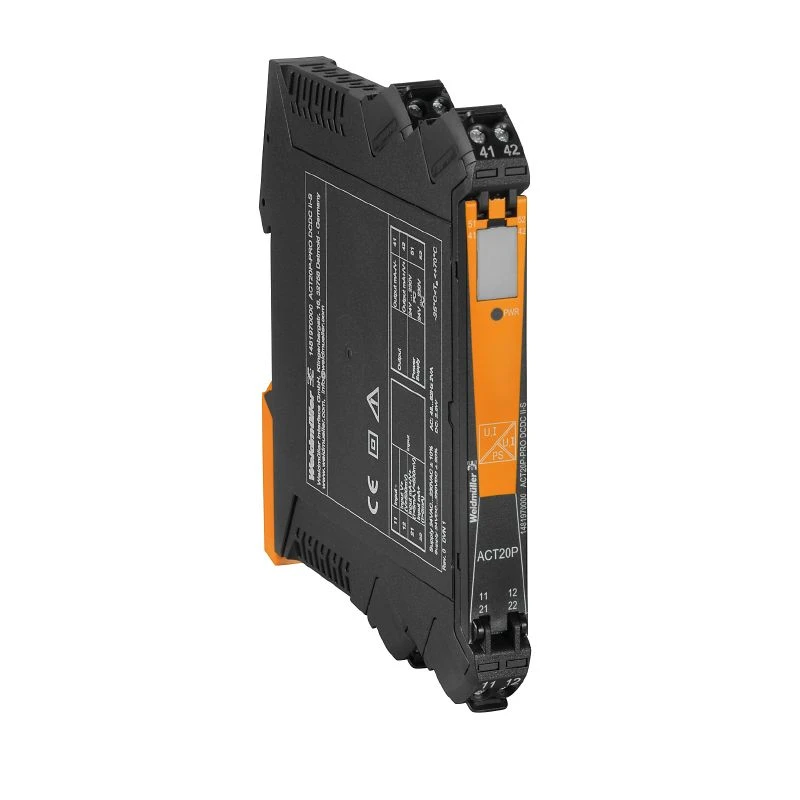

Weidmuller ACT20P-PRO DCDC II-S 1481970000

Versió

Amplificador d’aïllament analògic, 24 ... 230 V CA/DC Alimentació, entrada: I/U universal, sortida: I/U universal

Ordre núm

1481970000

Lletra

ACT20P-PRO DCDC II-S

Gtin (ean)

4050118291032

Qty.

1 articles

Profunditat

113,7 mm

Profunditat (polzades)

4.476 polzades

Altura

119,2 mm

Alçada (polzades)

4.693 polzades

Amplada

12,5 mm

Amplada (polzades)

0. 492 polzades

Pes net

130 g

Temperatura d'emmagatzematge

-40 grau ... 85 graus

Temperatura de funcionament

-20 grau ... 60 graus

Humitat a la temperatura de funcionament

0 ... 95 % (sense condensació)

Humitat

5 ... 95 %, sense condensació

Sil en compliment de l’IEC 61508

Res

Mtbf

76 a

Estat de compliment de ROHS

Complint l’exempció

Exempció ROHS (si escau/es coneix)

7a, 7ci

Arribar a SVHC

Plom 7439-92-1

Scip

2f6dd 957-421 a -46 db-a 0 c 2- cf1609156924

Actual d'entrada

configurable
± 0. 1mA ... ± 100 mA

Resistència a l’entrada, corrent

<5 mA: approx. 100 Ω; >5 mA: aprox. 5 Ω

Resistència a l’entrada, tensió

Més gran o igual a 1 MΩ

Senyal d'entrada

Font de la tensió
Font actual

Tensió d’entrada

configurable
± 40 MV300 V
Range de mesura. Min 40 mV

Nombre d'entrades

1

Sensor

4- Sensor de filferro (amb font d'alimentació pròpia)

Freqüència de tall (-3 db)

>10 kHz/<10 Hz

Corrent d’impedància de càrrega

Menys o igual a 600 Ω

Tensió d’impedància de càrrega

Més gran o igual a 1 kΩ

Compensat corrent

20 µA

Tensió compensada

<10 mV

Sortida actual

configurable
0 ... ± 20 mA

Tensió de sortida, nota

Regulable
0...±10 V

Lletra

Actiu (com a font actual) o passiu (com a lavabo actual)
El control connectat pot ser actiu / passiu

Valor de visualització

Valor mesurat actual
Dades de configuració

Lletra

Visualització de la matriu dot amb text de ticker, verd

Precisió

<0.05 % of measuring range

Configuració

Interruptor
o mitjançant pantalla i pressions

Aïllament galvànic

3- aïllador de via
Entre entrada ⁄ Sortida ⁄ subministrament

Consum d'energia nominal

2 VA

Altitud operativa

Menys o igual a 2000 m

Consum d'energia

Menor o igual a 2,3 w

Grau de protecció

IP20

Barana

TS 35

Temps de resposta del pas

Menys o igual a 50 µs

Coeficient de temperatura

Menys o igual a 0, 01% des MessBereichs⁄ graus

Subministrament de tensió

24 ... 230 V CC ± 20 %
24 ... 230 V AC ± 10 % @ 48 ... 62 Hz

EMC Normes

En 61326-1

Aïllament galvànic

3- aïllador de via
Entre entrada ⁄ Sortida ⁄ subministrament

Impuls suportar la tensió

5 kV (1,2/50 µs)

Tensió d’aïllament

4 KVeff
Entrada / sortida / alimentació

Severitat de la contaminació

2

Tensió nominal

600 V

Categoria de tensió de sobretensió

II

Marcatge

Ii 3 g ex na iic t4 gc

Tipus de connexió

Connexió de cargol

Parell d’ajustament, min.

0. 4 nm

Parell d’ajustament, màxim.

0. 6 nm

Range de subjecció, connexió nominal

2,5 mm²

Range de subjecció, min.

0. 5 mm²

Range de subjecció, màxim.

2,5 mm²

Secció transversal de connexió de filferro AWG, Min.

AWG 26

Secció transversal de connexió de filferro AWG, Màx.

Awg 12

Informació del producte

L’amplificador d’aïllament de corrent continu universalment configurable ACT20P-PRO DCDC II aïlla i converteix senyals analògics. Un senyal d’entrada analògic (corrent o tensió) es converteix linealment en un senyal de sortida analògic (corrent o tensió) i aïllat galvanalment. L’alimentació s’aïlla galvanalment de l’entrada i la sortida (aïllament de la via 3-).

Propietats

• Subministrament de tensió de gran abast universal
• universalment configurable mitjançant commutador DIP o mitjançant la pantalla LED mitjançant botons de control
• Sortida de senyal activa o passiva
• Visualització d'estat de funcionament en un LED de panell frontal
• Galvanic 3- Aïllament de la manera entre entrada, sortida i subministrament.
