Configuració de l'adreça IP del commutador Hirschmann

L’adreça IP es configura mitjançant el programari HIDiscovery. El procés de configuració és el següent:

1. Doble - Feu clic per instal·lar hidiscovery;

2. Obriu el programari, cercarà automàticament els commutadors a la xarxa de la capa 2 o feu clic a Rescan. Feu clic al senyal, els indicadors LED del commutador seleccionat actualment parpellejaran alhora. Double - Feu clic al commutador seleccionat per empaquetar la finestra de configuració de l'adreça IP.

O feu clic a Propietats a la barra de menús

Després de configurar la IP, feu clic a D'acord i l'adreça IP del commutador es modificarà amb èxit sense reiniciar el commutador.

1. Inicieu la sessió amb un navegador web

Obriu el navegador, introduïu l'adreça IP del commutador a la barra d'adreces i premeu ENTER per introduir la finestra d'inici de sessió de l'usuari de commutació.

Nota: l’ordinador de configuració ha d’instal·lar Java i el navegador admet Java. Es recomana utilitzar Firefox

2.

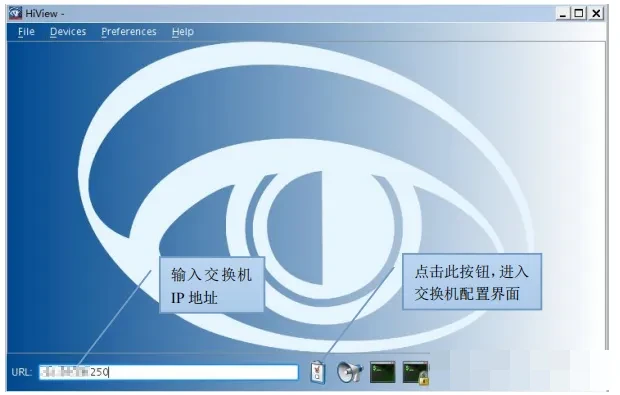

Obriu Hiview.exe o utilitzeu un navegador (ordinador amb java instal·lat) per introduir l’adreça IP del commutador i feu clic al botó per introduir la interfície de configuració del commutador.

3. Utilitzeu l'eina de depuració en sèrie per iniciar la sessió al commutador a través de la línia d'ordres CLI [generalment no s'utilitza, tret que l'error sigui irreversible i es requereixi una línia de configuració dedicada]

3.1 Prepareu la línia de depuració en sèrie i connecteu el port de commutador RJ11 amb un ordinador, el port marcat com a V.24

3.2 Utilitzeu l'hiperterminal de PC per configurar els paràmetres de comunicació:

3.3 Introduïu la interfície de configuració CLI i introduïu el nom d'usuari (usuari: admin) i la contrasenya (contrasenya: privada) per introduir el mode d'usuari.
