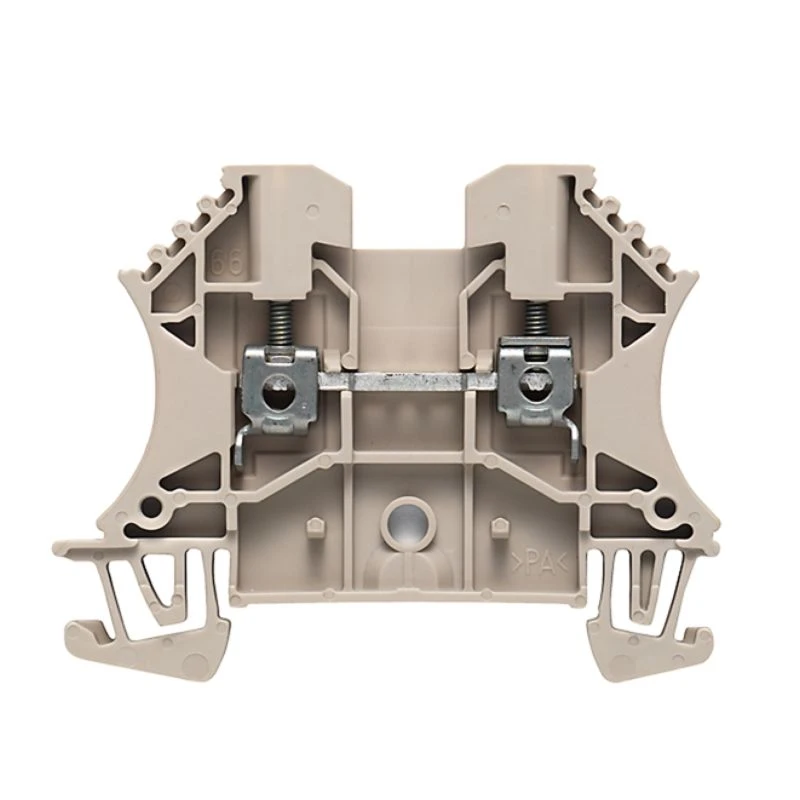

Weidmuller wdu 2. 5 1020000000

Profunditat

46,5 mm

Profunditat (polzades)

1.831 polzades

Altura

60 milímetres

Alçada (polzades)

2.362 polzades

Amplada

5,1 milímetres

Amplada (polzades)

0. 201 polzada

Pes net

7.59 g

Temperatura d'emmagatzematge

-25 grau ... 55 graus

Interval de temperatura de funcionament

Per a la temperatura de funcionament, vegeu Certificat de prova de disseny de CE / IEC ex-certificat de conformitat

Temp. Operat continuat, min.

-60 grau

Temp. Operat continu., Màx.

130 graus

Estat de compliment de ROHS

Compliment sense exempció

Arribar a SVHC

/

Material

Wemid

Color

Beig fosc

UL 94 Classificació de inflamabilitat

V-0

Certificat núm. (ATEX)

Demko14atex1338u

Certificat núm. (IECEX)

Iecexuld14.0005u

Màxim. Tensió (ATEX)

690 V

Actual (ATEX)

24 A

Secció transversal de Wire Max. (ATEX)

2,5 mm²

Màxim. Tensió (IECEX)

690 V

Actual (IECEX)

24 A

Secció transversal de Wire Max. (Iecex)

2,5 mm²

Interval de temperatura de funcionament

Per a la temperatura de funcionament, vegeu Certificat de prova de disseny de CE / IEC ex-certificat de conformitat

Marcatge EN 60079-7

Ex eb ii c gb

EXPERIA DE 2014/34/UE

II 2 GD

Versió

Connexió de cargol
Per al connector creuat
per a la connexió creuada cargolada
Un extrem sense connector

Placa de coberta final necessària

Sí

Nombre de potencials

1

Nombre de nivells

1

Nombre de punts de subjecció per nivell

2

Nombre de potencials per nivell

1

Nivells connectats a la creu internament

No

Connexió PE

No

Barana

TS 35

N-Funció

No

Funció PE

No

Funció de ploma

No

Secció transversal per al fil connectat, sòlid, dos cables subjacibles, màxim.

1,5 mm²

Secció transversal per al fil connectat, sòlid, dos cables subjacibles, min.

0. 5 mm²

Secció transversal de connexió de filferro, encadenat amb fèrules de filferro DIN 46228/1, 2 cables subjacibles, màxim.

1,5 mm²

Secció transversal de connexió de filferro, encadenat amb fèrules de filferro DIN 46228/1, 2 cables subjacibles, min.

0. 5 mm²

Secció transversal de connexió de filferro, finament encallat, dos cables subjacibles, min.

0. 5 mm²

Secció transversal de filferro, finament encallat, dos cables subjacibles, màxim.

1,5 mm²

Versió provada per explosions

Sí

Nombre de terminals similars

1

Obriu els costats

dret

Tipus de muntatge

A pressió

Tipus de connexió, connexió addicional

Connexió de cargol

Mida de la fulla

0. 6 x 3,5 mm

Conductor de subjecció

Especificació de connexió:

Connexió de cargol

Secció transversal per a la connexió del conductor:

Tipus:

sòlid, H05 (07) Vu

min.:

0. 5 mm²

Max.:

4 mm²

nominal:

2,5 mm²

Ferrule de filferro:

Longitud de despullament:

min:

10 mm

Max.:

10 mm

nominal:

10 mm

Parell d’ajustament:

min.:

0. 4 nm

Max.:

0. 8 nm

Especificació de connexió:

Connexió de cargol

Secció transversal per a la connexió del conductor:

Tipus:

encallat, h07v-r

min.:

1,5 mm²

Max.:

4 mm²

nominal:

2,5 mm²

Ferrule de filferro:

Longitud de despullament:

min.:

10 mm

Max.:

10 mm

nominal:

10 mm

Parell d’ajustament:

min.:

0. 4 nm

Max.:

0. 8 nm

Especificació de connexió:

Connexió de cargol

Secció transversal per a la connexió del conductor:

Tipus:

Flexible, H05 (07) VK

min.:

0. 5 mm²

Max.:

2,5 mm²

nominal:

2,5 mm²

Ferrule de filferro:

Longitud de despullament:

mín.

10 mm

Max.:

10 mm

nominal:

10 mm

Parell d’ajustament:

min.:

0. 4 nm

Max.:

0. 8 nm

Range de subjecció, màxim.

4 mm²

Range de subjecció, min.

0. 05 mm²

Cargol de subjecció

M 2.5

Secció transversal de connexió, encallat, màxim.

4 mm²

Secció transversal de connexió, encallada, min.

0. 5 mm²

Direcció de la connexió

de costat

Calibre a iec 60947-1

A3

Nombre de connexions

2

Longitud de despullament

10 mm

Parell d’ajustament, màxim.

0. 8 nm

Parell d’ajustament, min.

0. 4 nm

Nivell de parell amb cargol elèctric DMS

1

Ferrules bessones de filferro, màxim.

1,5 mm²

Ferrules de fils bessons, min.

0. 5 mm²

Tipus de connexió

Connexió de cargol

Secció transversal de connexió de filferro AWG, Màx.

Awg 12

Secció transversal de connexió de filferro AWG, Min.

AWG 30

Secció transversal de connexió de filferro, finament encallat, màxim.

4 mm²

Secció transversal de connexió de filferro, finament encallat, min.

0. 5 mm²

Secció de connexió de filferro, finament encallat amb ferrules de filferro DIN 46228/1, màxim.

2,5 mm²

Connexió de connexió de filferro, finament encallat amb ferrules de filferro DIN 46228/1, min.

0. 5 mm²

Secció de connexió de filferro, finament encallat amb ferrules de filferro DIN 46228/4, màxim.

2,5 mm²

Secció de connexió de filferro, finament encallat amb ferrules de filferro DIN 46228/4, min.

0. 5 mm²

Secció transversal de connexió de fil, nucli sòlid, màxim.

4 mm²

Secció transversal de connexió de fil, nucli sòlid, min.

0. 5 mm²

Certificat núm. (CSA)

200039-1057876

Mida actual C (CSA)

20 A

Mida de tensió C (CSA)

600 V

Secció transversal de Wire Max. (CSA)

12 awg

Secció de filferro Min. (CSA)

26 awg

Barana

TS 35

Estàndards

Iec 60947-7-1

Secció transversal de connexió de filferro AWG, Màx.

Awg 12

Secció transversal de connexió de filferro AWG, Min.

AWG 30

Secció transversal nominal

2,5 mm²

Tensió nominal

800 V

Tensió de corrent continu nominal

800 V

Corrent nominal

24 A

Corrent al màxim de cables

32 A

Estàndards

Iec 60947-7-1

Resistència al volum segons IEC 60947-7- x

1.33 mΩ

Tensió d’impulsió nominal

8 kV

Pèrdua de potència d'acord amb IEC 60947-7- x

0.77 W

Severitat de la contaminació

3

Certificat núm. (UR)

E60693

Mida del conductor cablejat de fàbrica Màx. (Ur)

12 awg

Cobriment de fàbrica de mida del conductor min. (Ur)

30 awg

Mida del conductor cablejat de camp Màx. (Ur)

12 awg

Mida del conductor cablejat de camp min. (Ur)

28 awg

Mida actual B (UR)

25 A

Mida actual C (UR)

25 A

Mida de tensió B (UR)

600 V

Mida de tensió C (UR)

600 V
