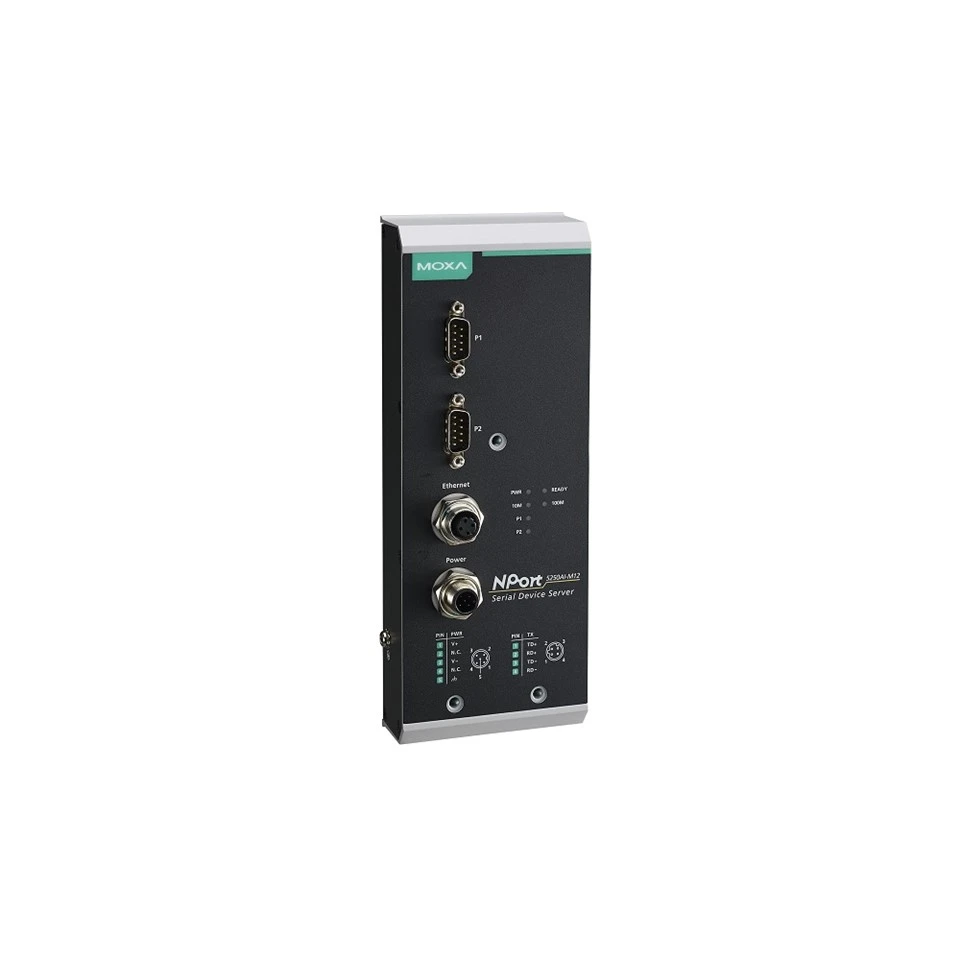

MoxaNoport 5250ai-m12Railway 2- Port RS -232/422/485 Servidors de dispositius en sèrie
Funcions i Avantatges
- Speedy 3- Configuració basada en la web de pas
- Com Aplicacions de Port i Aplicacions Multicast UDP
- Controladors REAL COM i TTY per a Windows, Linux i MacOS
- Interfície TCP/IP estàndard i modes de funcionament TCP i UDP versàtils
- Compleix amb EN 50121-4
- Compleix tots els articles de prova obligatoris EN 501551
- Connector M12 i carcassa metàl·lica IP40
- 2 KV Aïllament per a senyals en sèrie
1. Aquest producte és adequat per a les aplicacions ferroviàries en rotllo, tal com es defineix per la norma EN 50155. Per obtenir una declaració més detallada, feu clic aquí:www.moxa.com/ doc/specs/en _50155_ compliment.pdf
Presentació
Els servidors de dispositius de sèrie Moxa Nport 5250ai-M12 estan dissenyats per preparar la xarxa de dispositius en sèrie en un instant i proporcionar accés directe a dispositius en sèrie des de qualsevol lloc de la xarxa. A més, el Nport 5000AI-M12 compleix amb EN 50121-4 i totes les seccions obligatòries de EN 50155, que cobreixen la temperatura de funcionament, la tensió d'entrada de potència, la pujada, la ESD i les vibracions, fent-les adequades per a les aplicacions enrotllades i les aplicacions al costat on hi ha nivells elevats de vibració en el medi operatiu.
3- pas Basat Configuració
L’eina de configuració basada en la web de Moxa Nport 5250ai-M12 3- és senzilla i fàcil d’utilitzar. La consola web de Nport 5000AI-M12 guia els usuaris mitjançant tres senzills passos de configuració necessaris per activar l’aplicació en sèrie a eternet. Amb aquesta configuració basada en la web Speedy 3-, un usuari només ha de gastar una mitjana de 30 segons per completar la configuració de Nport i habilitar l’aplicació, estalviant un gran temps i esforç.
Fàcil a Resolució de problemes
Els servidors de dispositius Moxa Nport 5250ai-M12 admeten SNMP, que es pot utilitzar per controlar totes les unitats de Ethernet. Es pot configurar cada unitat per enviar missatges de trampa automàticament al gestor SNMP quan es troben errors definits per l'usuari. Per als usuaris que no utilitzin SNMP Manager, es pot enviar una alerta per correu electrònic. Els usuaris poden definir el disparador de les alertes mitjançant la utilitat de Windows de Moxa o la consola web. Per exemple, les alertes es poden desencadenar amb un inici càlid, un inici en fred o un canvi de contrasenya.
Especificacions
Ethernet Interfície
|
Ports 10/100baset (x) (M12 D-codificat 4- Pin femellaconnector) |
1 |
Ethernet Programari Funcions
|
Configuració Les opcions |
Consola web (HTTP/HTTPS), Utilitat de Windows, Utilitat de cerca de dispositius (DSU), Eina MCC, Telnet Console |
|
Direcció |
Arp, Bootp, DHCP Client, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, SMTP, SNMPV1/ V2C, TCP/IP, Telnet, UDP |
|
Filtre |
IGMP V1/V2 |
|
Finestres Real Com Conductors |
Windows 95/98/me/nt/2 0 0 0, Windows XP/2003/Vista/2008/7/8/8.1/10/11 XP incrustat |
|
Linux Real Tty Conductors |
Versions del nucli: 2.4.x, 2.6.x, 3.x, 4.x i 5.x |
|
Solucionat Tty Conductors |
SCO UNIX, SCO Openerver, Unixware 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5. X, HP-UX 11I, Mac OS X, MacOS 10.12, MacOS 10.13, MacOS 10.14, MacOS 10.15 |
|
Androide Api |
Android 3.1.x i posterior |
Seguretat Funcions
|
Autenticació |
Base de dades local |
|
Xifrat |
Https, aes -128, rsa -1024, sha -1, sha -256 |
|
Seguretat Protocols |
Snmpv3 HTTPS (TLS 1.2) |
Sèrie Interfície
|
Connector |
DB9 masculí |
|
Número de Ports |
Nport 5150AI-M12 Models: 1 Nport 5250ai-M12 Models: 2 Nport 5450ai-M12 Models: 4 |
|
Sèrie Estàndards |
Rs -232, rs -422, rs -485 |
|
Baudrrate |
Suporta els baudrats estàndard (unitat=bps): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230,4k, 460,8k, 921,6k |
|
Dades Bites |
5, 6, 7, 8 |
|
Parar Bites |
1, 1.5, 2 |
|
Paritat |
Cap, encara, estrany, espai, marca |
|
Fluir Control |
Rts/cts (només rs -232), dtr/dsr (només rs -232), xon/xoff |
|
Rs -485 Dades Direcció Control |
Addc (control automàtic de direcció de dades) |
|
Aïllament |
2 kV |
Sèrie Senyals
|
Rs--232 |
TXD, RXD, RTS, CTS, DTR, DSR, DCD, GND |
|
Rs--422 |
Tx+, tx-, rx+, rx-, gnd |
|
Rs -485-4w |
Tx+, tx-, rx+, rx-, gnd |
|
Rs -485-2w |
Dades+, dades-, gnd |
Força Paràmetres
|
Introduir Corrent |
Nport 5150AI-M12 Models: 310 mA @ 12 VCC Nport 5250ai-M12 Models: 360 mA @ 12 VCC NORT 5450AI-M12 Models: 440 MA @ 12 VCC |
|
Introduir Voltatge |
De 12 a 48 VDC |
|
Nota |
Compleix amb EN 50155 el 24/48 VDC |
|
Força Connector |
M12 A-codificat 5- connector masculí |
Fiabilitat
|
Automàtic Reiniciar Gallet |
WDT integrat |
|
Alertar Eines |
Buzzer integrat i RTC (rellotge en temps real) |
Físic Característiques
|
Dimensions |
80 x 216,6 x 52,9 mm (3,15 x 8,53 x 2,08 in) |
|
Pes |
686 g (1,51 lb) |
|
Protecció |
Nport 5000AI-M 12- Models CT: recobriment conformal de PCB |
Ambiental Limitada
|
Operatiu Temperatura |
Models estàndard: -25 a 55 graus (-13 a 131 graus f) Temp. Models: -40 a 75 graus (-40 a 167 graus f) |
|
Magatzem Temperatura (paquet inclòs) |
-40 a 85 graus (-40 a 185 graus f) |
|
Ambiental Parent Humitat |
Del 5 al 95% (no condensant) |
Estàndards i Certificacions
|
EMC |
EN 55032/35 |
|
Emi |
CISPR 32, FCC Part 15B Classe A |
|
EMS |
IEC 61000-4-2 ESD: Contacte: 6 kV; Aire: 8 kV IEC 61000-4-3 rs: 80 MHz a 1 GHz: 10 V/m Iec 61000-4-4 eft: potència: 2 kV; Senyal: 2 kV IEC {{0}} SUGGE: POWER: 0,5 kV; Senyal: 2 kV IEC 61000-4-6 CS: 150 kHz a 80 MHz: 10 v/m; Senyal: 10 v/m Iec 61000-4-8 pfmf |
|
Ferrocarril |
En 50121-4 |
|
Seguretat |
Ul 60950-1 |
|
Vibració |
Iec 60068-2-6 |
Declaració
|
Verd Producte |
Rohs, crohs, weee |
Mtbf
|
Temps |
Nport 5150AI-M12 Models: 789.341 hores Nport 5250ai-M12 Models: 639.622 hores Nport 5450ai-M12 Models: 467.777 hores |
|
Estàndards |
Telcordia (Bellcore) estàndard TR/SR |
Paquet Continguts
|
Aparell |
1 X Nport 5250AI-M12 Series de dispositius de la sèrie |
|
Documentació |
1 x Guia d'instal·lació ràpida 1 X targeta de garantia |
Dimensions
 |
Ordenatge Informació
|
Model Nom |
Número de sèrie Ports |
Força Introduir Voltatge |
Operatiu Temp. |
PCB Conforme Capa |
|
Nport 5150ai-M12 |
1 |
12-48 VDC |
-25 a 55 graus |
– |
|
Nport 5150ai-m 12- ct |
1 |
12-48 VDC |
-25 a 55 graus |
√ |
|
Nport 5150ai-m 12- t |
1 |
12-48 VDC |
-40 a 75 graus |
– |
|
Nport 5150ai-m 12- ct-t |
1 |
12-48 VDC |
-40 a 75 graus |
√ |
|
Nport 5250ai-M12 |
2 |
12-48 VDC |
-25 a 55 graus |
– |
|
Nport 5250ai-m 12- ct |
2 |
12-48 VDC |
-25 a 55 graus |
√ |
|
Nport 5250ai-m 12- t |
2 |
12-48 VDC |
-40 a 75 graus |
– |
|
Nport 5250ai-m 12- ct-t |
2 |
12-48 VDC |
-40 a 75 graus |
√ |
|
Nport 5450ai-M12 |
4 |
12-48 VDC |
-25 a 55 graus |
– |
|
Nport 5450ai-m 12- ct |
4 |
12-48 VDC |
-25 a 55 graus |
√ |
|
Nport 5450ai-m 12- t |
4 |
12-48 VDC |
-40 a 75 graus |
– |
|
Nport 5450ai-m 12- ct-t |
4 |
12-48 VDC |
-40 a 75 graus |
√ |
Accesoris (Venut per separat)
Cables
|
CBL-F9M 9-150 |
Cable de sèrie masculí de DB9 a DB9, 1,5 m |
|
CBL-F9M 9-20 |
Cable de sèrie masculí de DB9 a DB9, 20 cm |
|
CBL-RJ45SF 9-150 |
8- Pin RJ45 a DB9 Cable de sèrie femenina amb blindatge, 1,5 m |
|
CBL-RJ458P -100 |
8- Pin RJ45 CABLE CABLE ATHERNET, 1 m |
|
CBL-M12 (FF5P)/OBERT -100 ip67 |
A codificat m 12- a -5- Pin Power Cable, ip 67- classificat 5- Pin Connector M12, 1 m |
Connectors
|
Mini db9f-to-tb |
Connector de blocs femenins a terminals DB9 |
