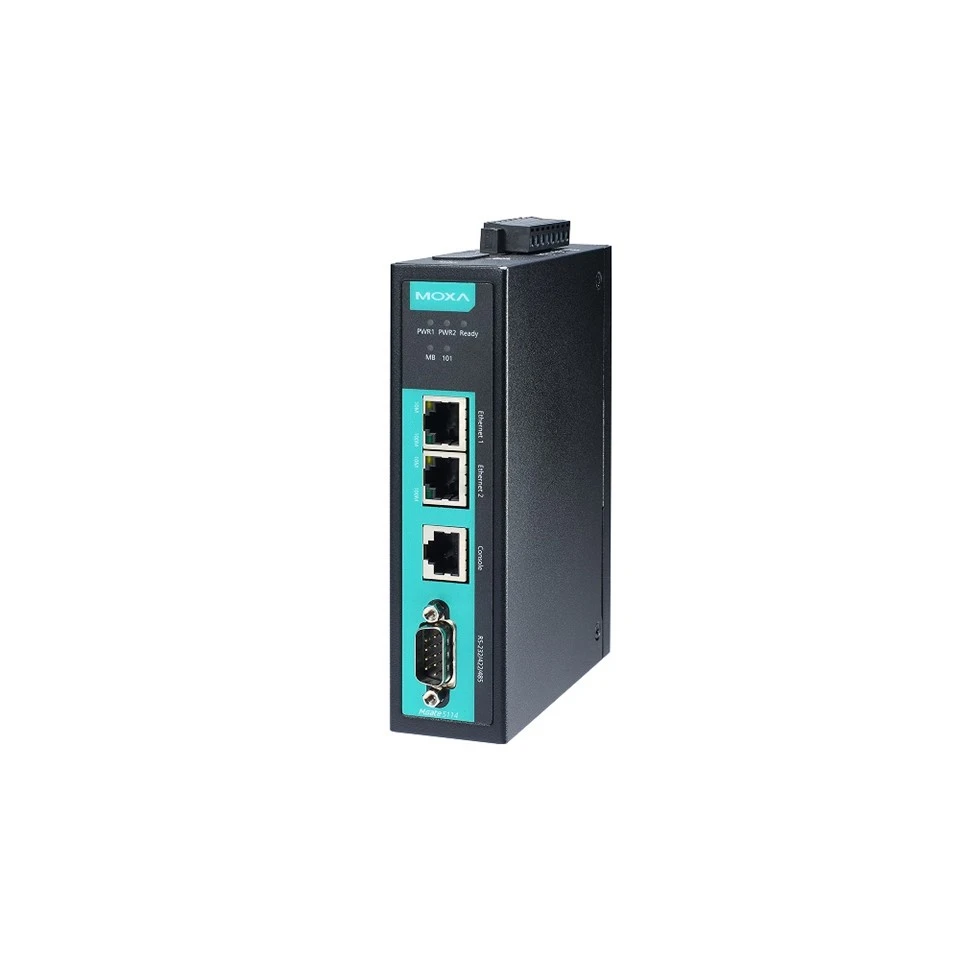

Moxa Mgate 5114 1- Port Modbus Gateway
Introducció
Moxa Mgate 5114 és una porta d’ethernet industrial amb 2 ports Ethernet i 1 RS -232/422/485 Port serial per a Modbus Rtu/Ascii/Tcp, IEC 60870-5-101, i IEC 60870-5-104 Comunicacions de xarxa. En integrar protocols de potència d'ús comú, Moxa Mgate 5114 proporciona la flexibilitat necessària per complir les diverses condicions que es plantegen amb dispositius de camp que utilitzen diferents protocols de comunicacions per connectar -se a un sistema SCADA de potència. Per integrar els dispositius Modbus o IEC 60870-5-101 a una xarxa IEC 60870-5-104, utilitzeu mxa Mgate 5114 com a Modbus Master/Client o IEC 60870-5-101 Master per recopilar dades i intercanviar dades amb IEC 60870-5-104.
Característiques i avantatges
- Conversió de protocol entre modbus rtu/ascii/tcp, iec 60870-5-101, i iec 60870-5-104
- Admet IEC 60870-5-101 mestre/esclau (equilibrat/desequilibrat)
- Admet IEC 60870-5-104 client/servidor
- Admet Modbus RTU/ASCII/TCP Master/Client i Slave/Server
- Configuració sense esforç a través de l'assistent basat en web
- Monitorització d’estat i protecció de falles per a un manteniment fàcil
- Monitorització de trànsit incrustat Informació de diagnòstic per obtenir una fàcil resolució de problemes
- Targeta microSD per a la configuració de còpia de seguretat/duplicació i registres d'esdeveniments
- Cascading Ethernet integrat per al cablejat fàcil
- Redundants Entrades de potència de doble corrent continu i sortida del relé
- -40 a 75 graus Models de temperatura de funcionament disponibles
- Port en sèrie amb protecció d’aïllament de 2 kV
- Funcions de seguretat basades en IEC 62443
Especificacions
Interfície Ethernet
|
Ports de 10/100baset (x) (connector RJ45) |
2 Connexió Auto MDI/MDI-X |
|
Protecció per aïllament magnètic
|
1,5 kV (integrat) |
Funcions del programari Ethernet
|
Protocols industrials |
Client Modbus TCP (Master), Modbus TCP Server (Slave), IEC 60870-5-104 Client, IEC 60870-5-104 servidor |
|
Opcions de configuració |
Consola web (HTTP/HTTPS), Utilitat de cerca de dispositius (DSU), Telnet Console |
|
Direcció |
Client ARP, DHCP, DNS, HTTP, HTTPS, SMTP, SNMP TRAP, SNMPV1/V2C/V3, TCP/IP, Telnet, SSH, UDP, NTP CLIENT |
|
MIB |
RFC1213, RFC1317 |
|
Gestió del temps |
Client NTP |
Funcions de seguretat
|
Autenticació |
Base de dades local |
|
Xifrat |
Https, aes -128, aes -256, sha -256 |
|
Protocols de seguretat |
SNMPV3 SNMPV2C TRAP HTTPS (TLS 1.3) |
Paràmetres de potència
|
Tensió d’entrada |
De 12 a 48 VDC |
|
Actual d'entrada |
455 mA @ 12 VDC |
|
Connector d'energia |
Terminal Euroblock Fastat per cargol |
Retransmissió
|
Poseu -vos en contacte amb la qualificació actual |
Càrrega resistent: 2a @ 30 VDC |
Característiques físiques
|
Habitatge |
Metall |
|
Qualificació IP |
IP30 |
|
Dimensions |
36x105x140 mm (1,42x4,14x5,51 polzades) |
|
Pes |
507g (1.12lb) |
Límits mediambientals
|
Temperatura de funcionament |
Mgate 5114: 0 a 60 graus (32 a 140 graus f) Mgate 5114- t: -40 a 75 graus (-40 a 167 graus f) |
|
Temperatura d'emmagatzematge (paquet inclòs) |
-40 a 85 graus (-40 a 185 graus f) |
|
Humitat relativa ambiental |
Del 5 al 95% (no condensant) |
MOXA MGATE 5114 Models disponibles
|
Model 1 |
Mxa mgate 5114 |
|
Model 2 |
Mxa mgate 5114- t |
